TOP267VG - Integrovaný off-line spínač
Kód zboží:
3000251100
Výkonný integrovaný obvod spínače pro efektivní napájení s nízkou spotřebou. Celý popis
140,00 Kč
bez DPH: 115,70 Kč
Skladem 1 ks
Možnosti doručení
Skladem na prodejně
AME Hradec Králové
TOP267VG - Integrovaný off-line spínač
TOP267VG je výkonový obvod určený pro napájení spotřebičů, jako je například lednice Samsung RB29FERNDSS. Tento spínač patří do série TOPSwitch-JX od Power Integrations a využívá technologii EcoSmart™, která zajišťuje nízkou spotřebu v pohotovostním režimu (< 100 mW při 265 VAC). Nabízí výkon až 750 mW při 1 W vstupu (~230 VAC).
Díky integrovanému MOSFET tranzistoru s napětím 725 V, víceúrovňovému PWM řízení (132/66 kHz), efektivnímu režimu soft-start a různým ochranným mechanismům (OCP, OVP, SCP) umožňuje návrh kompaktních a spolehlivých napájecích řešení.

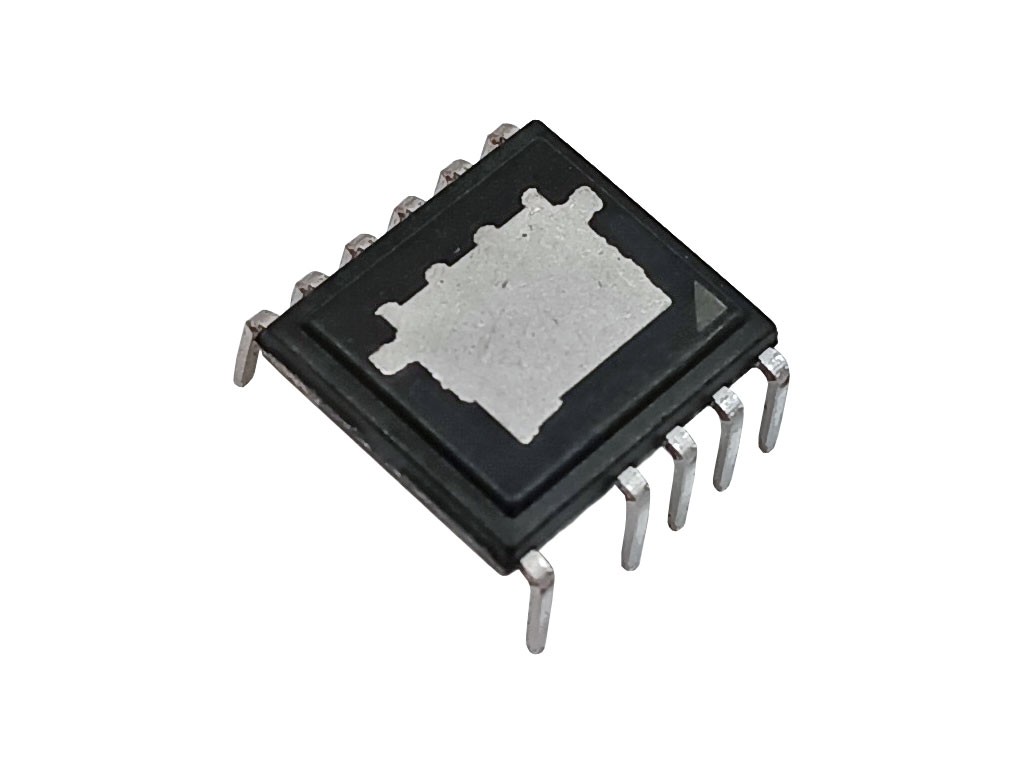

TOP267VG je dodáván v eDIP-12 pouzdru, které je vhodné pro horizontální montáž a nabízí možnost použití externího chladiče pro zajištění optimální tepelné odolnosti. Jeho výkonová kapacita dosahuje až 44 W, typicky 19–32 W při běžné implementaci na PCB při 230 VAC.
Technické parametry:
TOP267VG je výkonový obvod určený pro napájení spotřebičů, jako je například lednice Samsung RB29FERNDSS. Tento spínač patří do série TOPSwitch-JX od Power Integrations a využívá technologii EcoSmart™, která zajišťuje nízkou spotřebu v pohotovostním režimu (< 100 mW při 265 VAC). Nabízí výkon až 750 mW při 1 W vstupu (~230 VAC).
Díky integrovanému MOSFET tranzistoru s napětím 725 V, víceúrovňovému PWM řízení (132/66 kHz), efektivnímu režimu soft-start a různým ochranným mechanismům (OCP, OVP, SCP) umožňuje návrh kompaktních a spolehlivých napájecích řešení.
TOP267VG je dodáván v eDIP-12 pouzdru, které je vhodné pro horizontální montáž a nabízí možnost použití externího chladiče pro zajištění optimální tepelné odolnosti. Jeho výkonová kapacita dosahuje až 44 W, typicky 19–32 W při běžné implementaci na PCB při 230 VAC.
Technické parametry:
- Typ: Integrovaný off-line spínač (flyback)
- Série: TOPSwitch-JX
- Výrobce: Power Integrations
- Izolační kategorizace: Isolovaný (flyback topology)
- Napájecí MOSFET: 725 V
- Přepínací frekvence: 66 kHz / 132 kHz režimy
- Výstupní výkon: až 44 W (otevřené návrhy), 19–32 W na PCB při +50 °C
- Režim EcoSmart: Ano – spotřeba v no-load < 100 mW
- Funkce ochrany: SCP / OCP / OPP / OVP / OTP / Auto-restart
- Pouzdro: eDIP-12 (DIP-12 s vystupujícím chladičem)
- Výstupní napětí: typicky 12 V (podle návrhu)
- Teplotní rozsah: −40 °C až +150 °C
