PWM regulátor otáček pro stejnosměrné motory 10-30V 3A obousměrný
Kód zboží:
460M001300
Značka:
NC
Obousměrný PWM regulátor otáček pro DC motory, napětí 10-30V, proud 3A. Celý popis
185,00 Kč
bez DPH: 152,89 Kč
Skladem 8 ks
Možnosti doručení
Skladem na prodejně
AME Hradec Králové
185,00 Kč

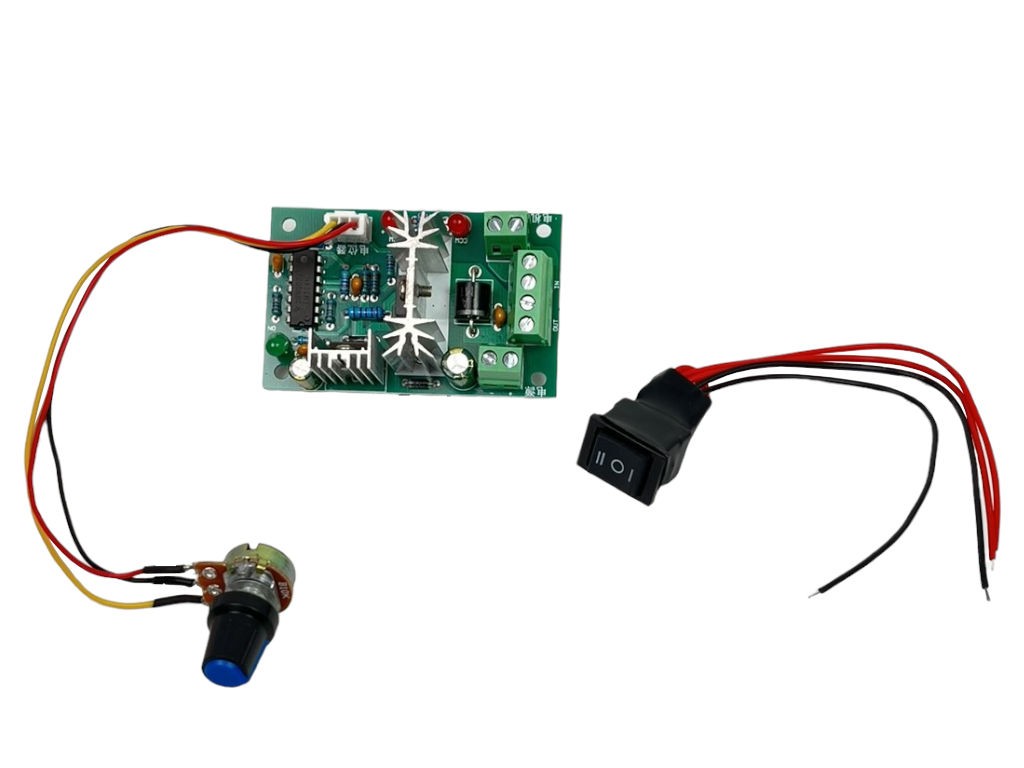

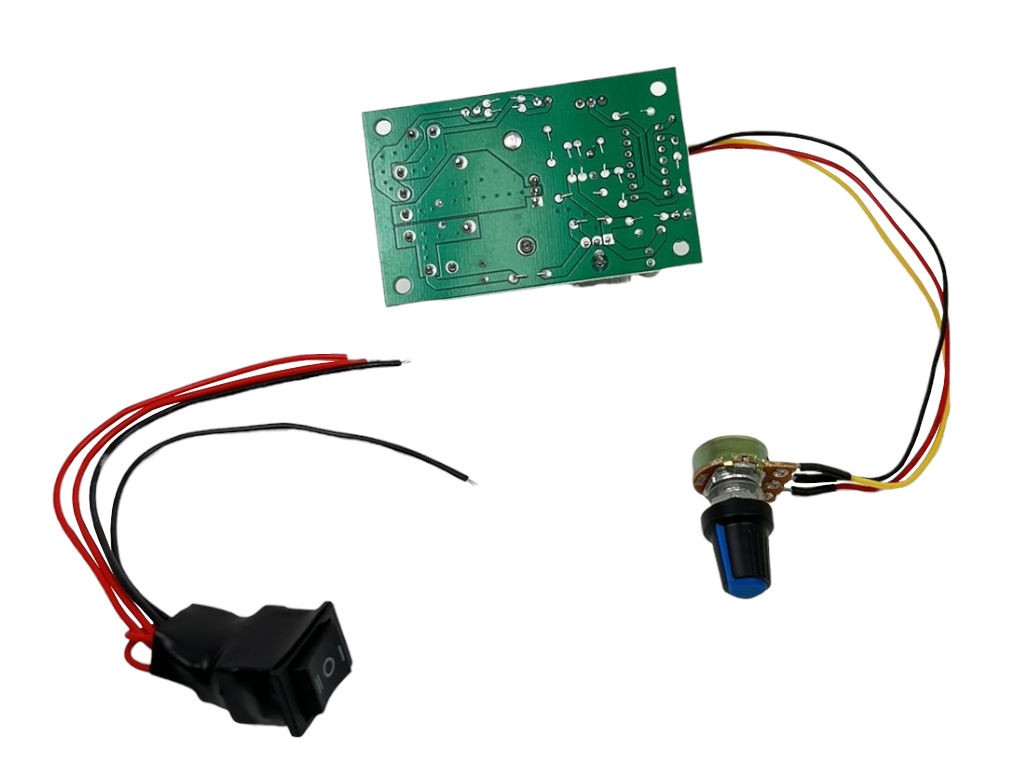

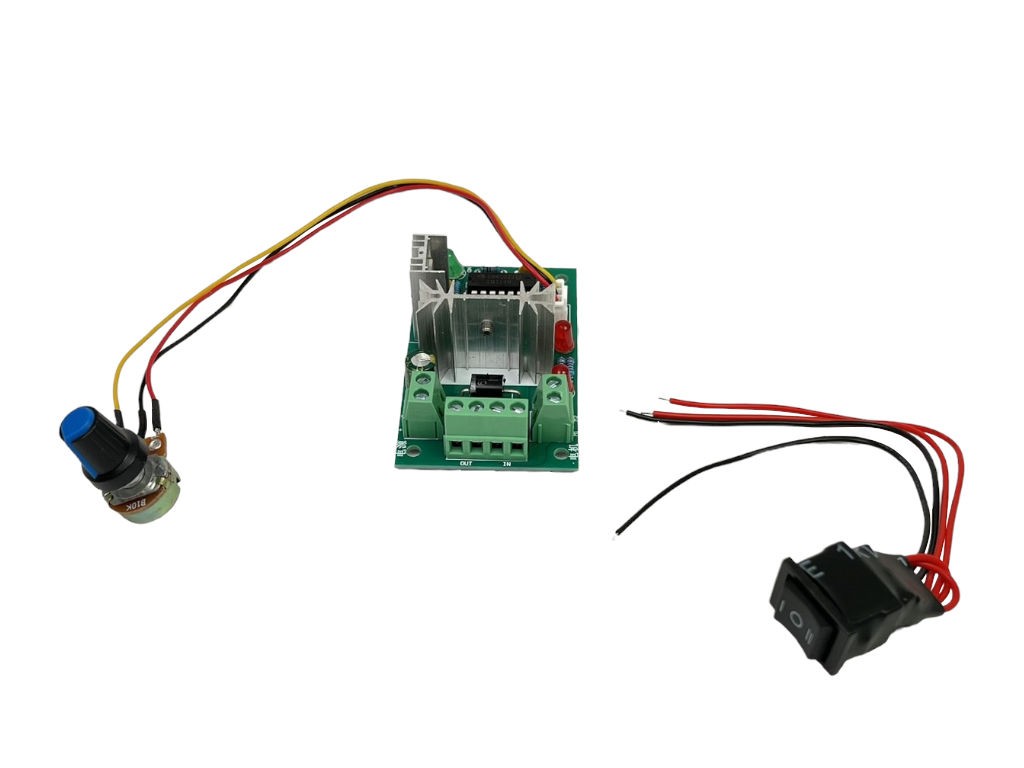

PWM regulátor otáček pro stejnosměrné motory 10-30V 3A obousměrný
Impulsní PWM regulátor určený pro stejnosměrné motory. Umožňuje plynulou regulaci otáček nízkonapěťových elektromotorů, které se často používají ve vrtačkách, modelech aut, lodí, pohonech stěračů, grilech a elektrickém nářadí.
Výstupní proud lze plynule nastavit v rozsahu 0-3A pomocí potenciometru. Přepínače umožňují volbu levého nebo pravého chodu.
Technické parametry:
Napájecí napětí: DC 10–30V
Max. výstupní proud: 3A trvale / 4A špičkově
Rozsah regulace: 1–100% změnou šířky pulsu
Frekvence PWM: 500 kHz
Maximální výkon (špičkový): 120W
Rozměry PCB: 73.5 × 45.5 × 30mm / 58g
Zapojení:
M1 - Motor
M2 - Motor
+ Napájení +
- Napájení -
IN - černé vodiče přepínače směru otáčení
OUT - červené vodiče přepínače směru otáčení
Při zapojení nezáleží na polaritě připojení stejnosměrného motoru. Při opačném zapojení se motor otáčí na druhou stranu. Rychlost otáčení se reguluje potenciometrem a lze ji vypnout vypínačem.
Výrobek není samostatně funkční celek a vyžaduje odbornou montáž.
