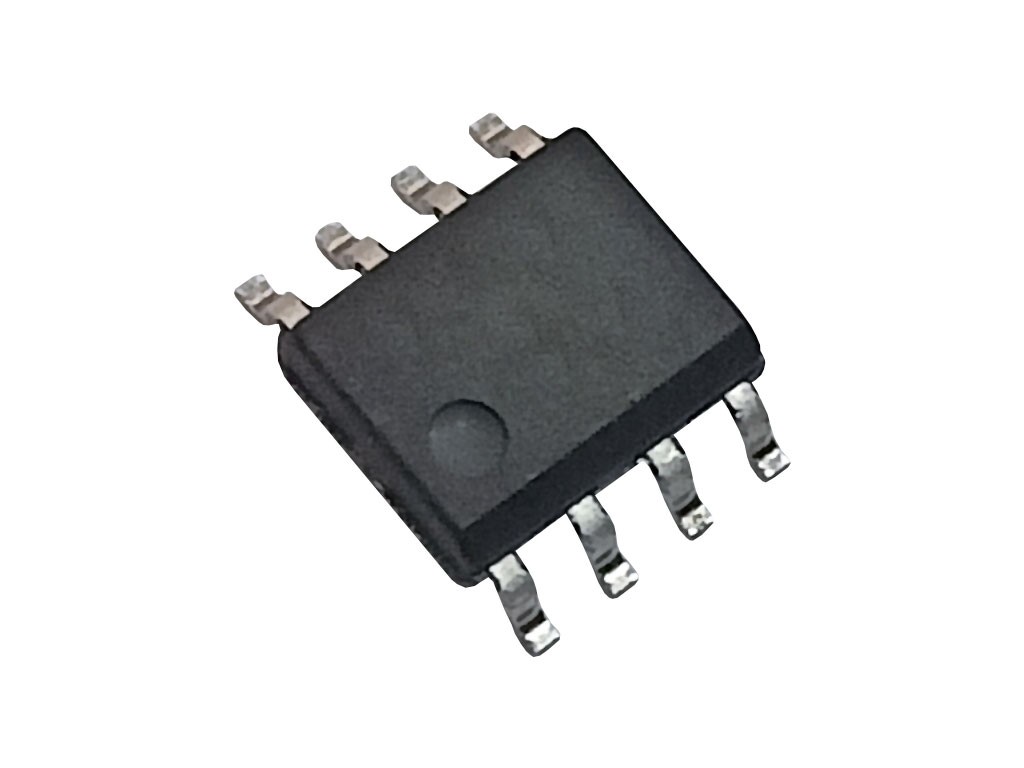

OB2225MCP PWM řídicí integrovaný obvod SOP-8
Kód zboží:
3000135400
Vysoce přesný PWM výkonový spínač OB2225MCP pro AC/DC buck a buck-boost zdroje s pouzdrem SOP-8. Celý popis
69,00 Kč
bez DPH: 57,02 Kč
Skladem 10 ks
Možnosti doručení
Skladem na prodejně
AME Hradec Králové
69,00 Kč
OB2225MCP PWM řídicí integrovaný obvod SOP-8
OB2225M je přesný a cenově efektivní PWM výkonový spínač určený pro neizolované AC/DC buck a buck-boost aplikace. Integrovaný obvod kombinuje proudový PWM kontrolér a vysokonapěťový bipolární tranzistor v kompaktním pouzdře SOP-8, což snižuje počet externích součástek a náklady na návrh zdroje.
Optimalizován pro univerzální AC vstup a stabilní 12V výstup, vhodný pro malé domácí spotřebiče, nízkovýkonové offline spínané zdroje a jako náhrada lineárních regulátorů či RCC řešení. Podporuje current mode control, konstantní výkon při přetížení a vysokou účinnost při nízké zátěži díky frequency reduction a burst mode režimu.
Pro zlepšení EMI využívá frequency shuffling a soft base driver design. Disponuje soft startem a širokou sadou ochran včetně ochrany proti zkratu, proudového omezení po cyklech, přepětí VDD, podpětí UVLO a tepelné ochrany OTP s automatickým obnovením.
Hlavní výhody produktu:
Technické parametry:
Označení: OB2225M
Typ součástky: PWM výkonový spínač
Kategorie: Řídicí IO pro AC/DC zdroje
Použití / topologie: neizolovaný buck, buck-boost
Pouzdro: SOP-8
Bez olova: ano
Vstupní napětí: univerzální AC vstup 90–264 VAC
Výstupní napětí: 12 V
Maximální výstupní proud aplikace: 200 mA
Typ řízení: current mode PWM
Typická spínací frekvence: 40 kHz
Minimální spínací frekvence: 20 kHz
Frequency shuffling: ano
Burst mode: ano
Soft start: ano
Leading Edge Blanking (LEB): ano
Omezení proudu: cycle-by-cycle current limiting
Ochrana proti zkratu: ano
Ochrana proti přepětí VDD (OVP): ano
Ochrana proti podpětí VDD (UVLO): ano
Tepelná ochrana (OTP): ano
Automatické obnovení po ochraně: ano
Konstantní výkon při přetížení: ano
Doporučené napájecí napětí VDD: 5,5–12 V
Startovací proud: 10 µA
Provozní proud: 1,5 mA
VDD regulační napětí: 12,6 V
UVLO zapnutí: 14 V
UVLO vypnutí: 15,5 V
Prahové přepětí VDD: 17 V
Průrazné napětí kolektor-emitor (Vceo): 450 V
Průrazné napětí kolektor-báze (Vcbo): 700 V
Maximální špičkový kolektorový proud: 1,0 A
Maximální budicí proud: 60 mA
Pracovní teplota okolí: -40 až +85 °C
Pracovní teplota přechodu: -40 až +150 °C
Maximální teplota pájení: 260 °C / 10 s
OB2225M je přesný a cenově efektivní PWM výkonový spínač určený pro neizolované AC/DC buck a buck-boost aplikace. Integrovaný obvod kombinuje proudový PWM kontrolér a vysokonapěťový bipolární tranzistor v kompaktním pouzdře SOP-8, což snižuje počet externích součástek a náklady na návrh zdroje.
Optimalizován pro univerzální AC vstup a stabilní 12V výstup, vhodný pro malé domácí spotřebiče, nízkovýkonové offline spínané zdroje a jako náhrada lineárních regulátorů či RCC řešení. Podporuje current mode control, konstantní výkon při přetížení a vysokou účinnost při nízké zátěži díky frequency reduction a burst mode režimu.
Pro zlepšení EMI využívá frequency shuffling a soft base driver design. Disponuje soft startem a širokou sadou ochran včetně ochrany proti zkratu, proudového omezení po cyklech, přepětí VDD, podpětí UVLO a tepelné ochrany OTP s automatickým obnovením.
Hlavní výhody produktu:
- PWM výkonový spínač pro AC/DC buck a buck-boost zdroje
- Univerzální AC vstup a regulovaný 12V výstup
- Pouzdro SOP-8
- Nízký startovací i provozní proud
- Typická spínací frekvence 40 kHz
- Burst mode a frequency reduction pro vyšší účinnost
- Frequency shuffling pro zlepšení EMI
- Soft start při zapnutí
- Ochrana proti zkratu, přetížení, přepětí a přehřátí
- Vhodné pro malé domácí spotřebiče a offline SMPS
Technické parametry:
Označení: OB2225M
Typ součástky: PWM výkonový spínač
Kategorie: Řídicí IO pro AC/DC zdroje
Použití / topologie: neizolovaný buck, buck-boost
Pouzdro: SOP-8
Bez olova: ano
Vstupní napětí: univerzální AC vstup 90–264 VAC
Výstupní napětí: 12 V
Maximální výstupní proud aplikace: 200 mA
Typ řízení: current mode PWM
Typická spínací frekvence: 40 kHz
Minimální spínací frekvence: 20 kHz
Frequency shuffling: ano
Burst mode: ano
Soft start: ano
Leading Edge Blanking (LEB): ano
Omezení proudu: cycle-by-cycle current limiting
Ochrana proti zkratu: ano
Ochrana proti přepětí VDD (OVP): ano
Ochrana proti podpětí VDD (UVLO): ano
Tepelná ochrana (OTP): ano
Automatické obnovení po ochraně: ano
Konstantní výkon při přetížení: ano
Doporučené napájecí napětí VDD: 5,5–12 V
Startovací proud: 10 µA
Provozní proud: 1,5 mA
VDD regulační napětí: 12,6 V
UVLO zapnutí: 14 V
UVLO vypnutí: 15,5 V
Prahové přepětí VDD: 17 V
Průrazné napětí kolektor-emitor (Vceo): 450 V
Průrazné napětí kolektor-báze (Vcbo): 700 V
Maximální špičkový kolektorový proud: 1,0 A
Maximální budicí proud: 60 mA
Pracovní teplota okolí: -40 až +85 °C
Pracovní teplota přechodu: -40 až +150 °C
Maximální teplota pájení: 260 °C / 10 s
