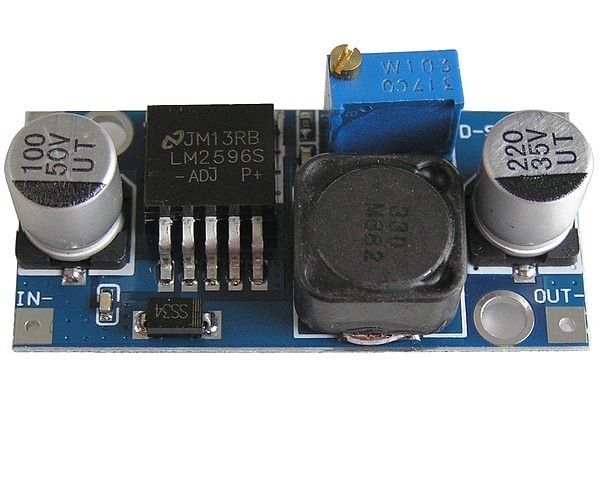

Nastavitelný step-down modul 1,2 - 37V / 1,5A (3A) SMD
Kód zboží:
460M036200
Modul s nastavitelným napětím 1,2 - 37V, maximální proud 3A, vhodný pro opravy TV. Celý popis
Nedostupné
Nastavitelný step-down modul 1,2 - 37V / 1,5A (3A) SMD
Vstupní napětí: 5 - 40V, Výstupní napětí: 1,2 - 37V, Rozměry: 43x20mm
Modul impulzního zdroje je určen pro univerzální použití, zejména pro opravy zdrojových částí LCD a Plasma TV, kde není možné identifikovat původní obvod. Výstupní napětí lze nastavit pomocí víceotáčkového trimru přímo na desce modulu. Provozní teplota modulu závisí na odebíraném proudu, doporučujeme používat modul pro aplikace do 1,5A.
Technické parametry:
- Vstupní napětí: 5 - 40V
- Výstupní napětí: 1,2 - 37V
- Doporučený výstupní proud: do 1,5A
- Maximální výstupní proud: 3A
- Vstupní proud na prázdno: max. 6mA
- Typická účinnost: 88 - 96%
- Použitý obvod: LM2596S
Změřená teplota modulu při okolní teplotě 20°C:
- Vstupní napětí: 12V, Výstupní napětí: 3,3V
Trvalý výstupní proud:
- 0,5A - 30°C
- 1,0A - 44°C
- 1,5A - 52°C
- 2,0A - 64°C
Vstupní napětí: 5 - 40V, Výstupní napětí: 1,2 - 37V, Rozměry: 43x20mm
