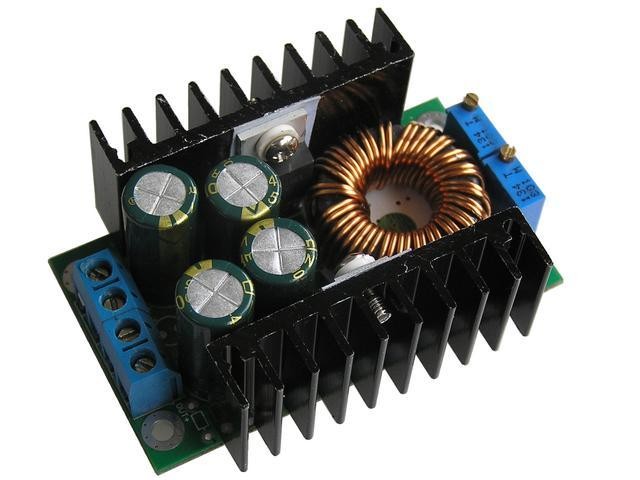

Nastavitelný step-down modul 0,8 - 28V / 10A (12A) s proudovým omezením
Kód zboží:
460M066900
Univerzální step-down modul s nastavitelným napětím 0,8 - 28V a proudem 10A (12A). Celý popis
121,00 Kč
bez DPH: 100,00 Kč
Skladem 18 ks
Možnosti doručení
Skladem na prodejně
AME Hradec Králové
121,00 Kč
Nastavitelný step-down modul 0,8 - 28V / 10A (12A) s proudovým omezením
Vstupní napětí: 7 - 32V, Výstupní napětí: 0,8 - 28V, Rozměry: 65x47mm
Tento elektronický montážní modul je určen výhradně pro odbornou instalaci kvalifikovanou osobou. Nejedná se o finální výrobek a není určen k přímému použití koncovým uživatelem bez dodatečné odborné montáže.
Modul je bez ochranného krytu a při nesprávné manipulaci může dojít k poškození zařízení nebo ohrožení bezpečnosti.
Technické parametry:
Změřená teplota modulu při okolní teplotě 20°C, vstupním napětí 12V a výstupním napětí 3,3V:
Modul je osazen obvodem XL4016 a umožňuje nastavit proudové omezení v rozsahu 1 - 12A. V tomto režimu se chová jako nabíječ s charakteristikou CC / CV. Provozní teplota modulu je závislá na odebíraném proudu, doporučuje se používat pro aplikace do 8A, ale modul zvládne i krátkodobé zatížení výstupním proudem 12A. Modul není dimenzován pro trvalé zatížení maximálním proudem, a proto je nutné zajistit odpovídající dodatečné chlazení a posílit kapacitu výstupních kondenzátorů.
U tohoto modulu není možné propojit vstupní a výstupní mínusové svorky, což by vedlo k vyřazení nastavitelného proudového omezení.
Vstupní napětí: 7 - 32V, Výstupní napětí: 0,8 - 28V, Rozměry: 65x47mm
Tento elektronický montážní modul je určen výhradně pro odbornou instalaci kvalifikovanou osobou. Nejedná se o finální výrobek a není určen k přímému použití koncovým uživatelem bez dodatečné odborné montáže.
Modul je bez ochranného krytu a při nesprávné manipulaci může dojít k poškození zařízení nebo ohrožení bezpečnosti.
Technické parametry:
- Vstupní napětí: 7 - 32V
- Výstupní napětí: 0,8 - 28V
- Maximální výstupní proud: 12A
- Vstupní proud na prázdno: typ. 22mA
- Typická účinnost: 85 - 94%
- Použitý obvod: LM358
Změřená teplota modulu při okolní teplotě 20°C, vstupním napětí 12V a výstupním napětí 3,3V:
- Trvalý výstupní proud 1,5A - 30°C
- Trvalý výstupní proud 3,0A - 41°C
- Trvalý výstupní proud 5,5A - 47°C
- Trvalý výstupní proud 7,0A - 62°C
Modul je osazen obvodem XL4016 a umožňuje nastavit proudové omezení v rozsahu 1 - 12A. V tomto režimu se chová jako nabíječ s charakteristikou CC / CV. Provozní teplota modulu je závislá na odebíraném proudu, doporučuje se používat pro aplikace do 8A, ale modul zvládne i krátkodobé zatížení výstupním proudem 12A. Modul není dimenzován pro trvalé zatížení maximálním proudem, a proto je nutné zajistit odpovídající dodatečné chlazení a posílit kapacitu výstupních kondenzátorů.
U tohoto modulu není možné propojit vstupní a výstupní mínusové svorky, což by vedlo k vyřazení nastavitelného proudového omezení.
