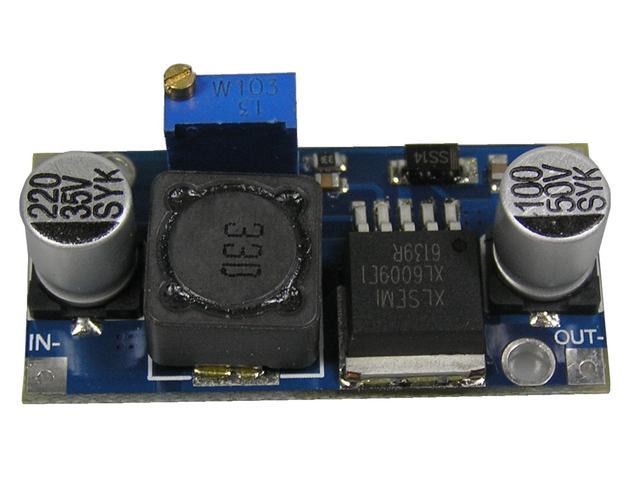

Modul step-up měniče XL6009 5-37V / 1,5A (3A)
Kód zboží:
460M036500
Modul step-up měniče XL6009 s nastavitelným výstupem 5-35V a maximálním proudem 1,5A. Celý popis
50,00 Kč
bez DPH: 41,32 Kč
Skladem 5 ks
Možnosti doručení
Skladem na prodejně
AME Hradec Králové
Modul step-up měniče XL6009 5-37V / 1,5A (3A)
Vstupní napětí: 3-32V, Výstupní napětí: 5-35V, Rozměry: 43x21mm
Modul impulzního zdroje STEP-UP XL6009 je univerzálně použitelný a slouží jako přímá náhrada za moduly osazené obvodem LM2577. Tento modul umožňuje nastavení výstupního napětí pomocí víceotáčkového trimru, který je umístěn přímo na desce modulu.
Maximální vstupní proud činí 4A, avšak doporučuje se používat modul s maximálním vstupním proudem do 1,5A pro optimální výkon a stabilitu. Výstupní proud a výkon jsou závislé na vstupním napětí a poměru k výstupnímu napětí. Maximální trvalý konvertovaný výkon je omezen velikostí cívek na modulu na 15W.
Technické parametry:
- Vstupní napětí: 3 - 32V
- Výstupní napětí: 5 - 35V
- Doporučený vstupní proud: do 1,5A
- Maximální vstupní proud: 4A
- Pracovní frekvence: 400kHz
- Vstupní proud na prázdno: 12 - 25mA
Teplota modulu v režimu 12 / 19V při okolní teplotě 20°C a trvalém vstupním proudu:
- 0,5A: 28°C
- 1,0A: 39°C
- 1,5A: 51°C
- 2,0A: 66°C
Vstupní napětí: 3-32V, Výstupní napětí: 5-35V, Rozměry: 43x21mm
Modul impulzního zdroje STEP-UP XL6009 je univerzálně použitelný a slouží jako přímá náhrada za moduly osazené obvodem LM2577. Tento modul umožňuje nastavení výstupního napětí pomocí víceotáčkového trimru, který je umístěn přímo na desce modulu.
Maximální vstupní proud činí 4A, avšak doporučuje se používat modul s maximálním vstupním proudem do 1,5A pro optimální výkon a stabilitu. Výstupní proud a výkon jsou závislé na vstupním napětí a poměru k výstupnímu napětí. Maximální trvalý konvertovaný výkon je omezen velikostí cívek na modulu na 15W.
Technické parametry:
- Vstupní napětí: 3 - 32V
- Výstupní napětí: 5 - 35V
- Doporučený vstupní proud: do 1,5A
- Maximální vstupní proud: 4A
- Pracovní frekvence: 400kHz
- Vstupní proud na prázdno: 12 - 25mA
Teplota modulu v režimu 12 / 19V při okolní teplotě 20°C a trvalém vstupním proudu:
- 0,5A: 28°C
- 1,0A: 39°C
- 1,5A: 51°C
- 2,0A: 66°C
