Modul STEP-UP měniče 10-40V / 11-50V / 150W / 6A
Kód zboží:
460M067100
Modul STEP-UP s nastavitelným vstupem 10-40V a výstupem 11-50V, výkon 150W, max. proud 6A. Celý popis
Nedostupné
Modul STEP-UP měniče 10-40V / 11-50V / 150W / 6A

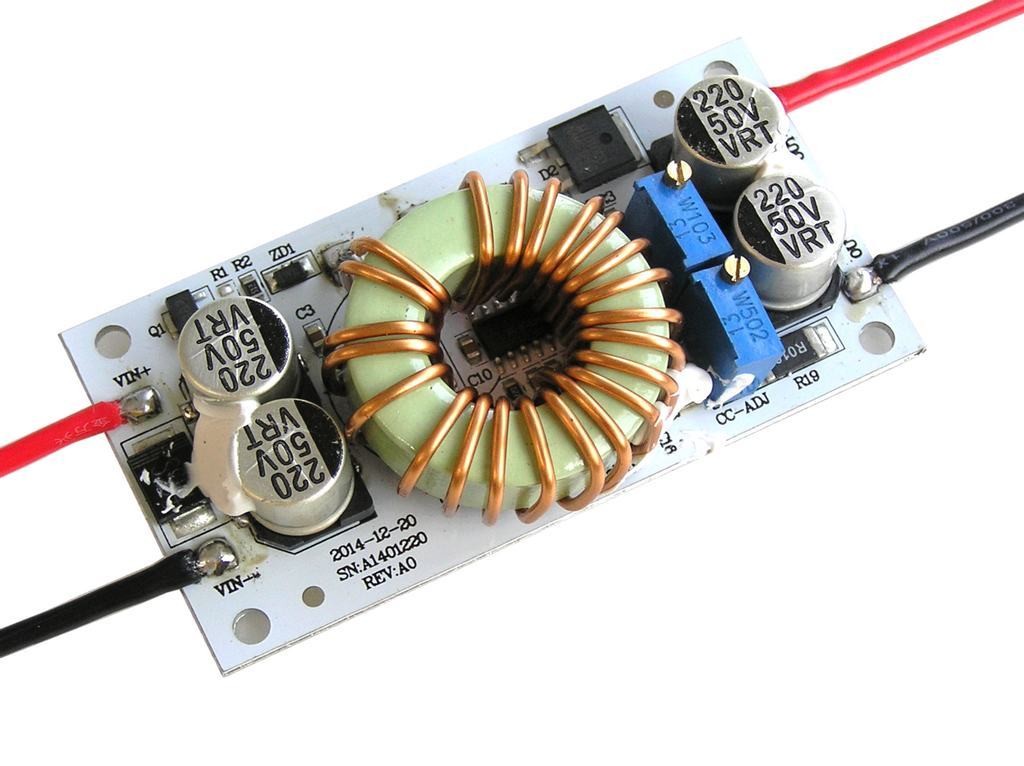

Modul impulzního zdroje STEP-UP s nastavitelným výstupním napětím a proudem. Výstupní napětí se nastavuje pomocí víceotáčkového trimru na desce modulu. Maximální doporučený vstupní proud je 4A, přičemž modul může pracovat s maximálním proudem 6A. Teplota modulu a odebíraný proud závisí na vstupním napětí a poměru k výstupnímu výkonu. Tento modul je ideální pro napájení výkonových LED COB čipů s provozním napětím kolem 35V (20-100W) z 12-24V. Modul je umístěn na hliníkové desce a při větším zatížení doporučujeme montáž na chladič. Vodiče 120mm jsou již z výroby napájeny.
Technické parametry:
Vstupní napětí: 10 - 40V
Výstupní napětí: 11 - 50V
Doporučený výstupní proud: do 4A
Maximální výstupní proud: 6A
Maximální vstupní proud: 6A
Spotřeba na prázdno: 10mA
Rozsah nastavení v režimu CC: 0,2 - 6A
Pracovní frekvence: 150kHz
Příklad postupu nastavení modulu pro použití LED čipu 30W:
1. Pomocí trimru RV1 nastavte výstupní napětí na prázdno kolem 37V.
2. Trimrem RV2 nastavte proudové omezení na maximálně 900mA, optimálně na 700mA. Nejprve je doporučeno trimr vytočit do prava na minimální proud kolem 200mA a poté postupně přidávat. Je výhodné použít jakoukoliv náhradní zátěž. Je třeba mít na paměti, že i krátkodobé přetížení LED čipu může vést k jeho poškození. Většina výkonových COB LED čipů má LED diody uspořádány po 10ks v jedné linii a tyto linie jsou paralelně. Maximální trvalý příkon jedné linie je 10W, což odpovídá proudu 250mA, maximální povolený proud je 300mA.
