Modul step-up/down zdroje 5-30V s nastavením CV/CC, 3A (4A)
Kód zboží:
460M050700
Modul step-up/down 5-30V, Uout 0,5-30V, rozměry 66x33mm. Celý popis
103,00 Kč
bez DPH: 85,12 Kč
Skladem 21 ks
Možnosti doručení
Skladem na prodejně
AME Hradec Králové
Modul step-up/down zdroje 5-30V s nastavením CV/CC, 3A (4A)
Vstupní napětí: 5 - 30V, Výstupní napětí: 0,5 - 30V, Rozměry: 66x33mm
Tento modul impulzního zdroje step-up/down s plynulým přechodem je vhodný pro nabíjení akumulátorů, které vyžadují precizní omezení nabíjecího proudu a současnou kontrolu maximálního nabíjecího napětí. Režim konstantního proudu (CC) a napětí (CV) je ideální pro nabíjení Li-ion a olověných akumulátorů.
Výstupní napětí a maximální výstupní proud jsou nastavitelné pomocí víceotáčkových trimrů přímo na desce modulu. Režim nabíjení je indikován pomocí tří LED diod:
- Modrá LED: Nabíjení v režimu CV (maximální nabíjecí napětí dosaženo, proud mezi 50mA a nastaveným omezením CC)
- Rudá LED: Nabíjení v režimu CC (maximální nabíjecí napětí není dosaženo, proud omezen nastavením CC)
- Zelená LED: Nabíjení ukončeno (nabíjecí napětí dosáhlo maximální hodnoty CV, proud poklesl pod 50mA)
Technické parametry:
Vstupní napětí: 5 - 30V
Výstupní napětí: 0,5 - 30V, optimálně 1,2 - 30V
Výstupní proud (STEP DOWN): doporučený - do 2A, maximální - 4A
Výstupní proud (STEP UP 1/2): doporučený - do 2A, maximální - 3A
Minimální omezení výstupního proudu: 100mA
Vstupní proud na prázdno: 15mA
Pracovní frekvence: 180kHz

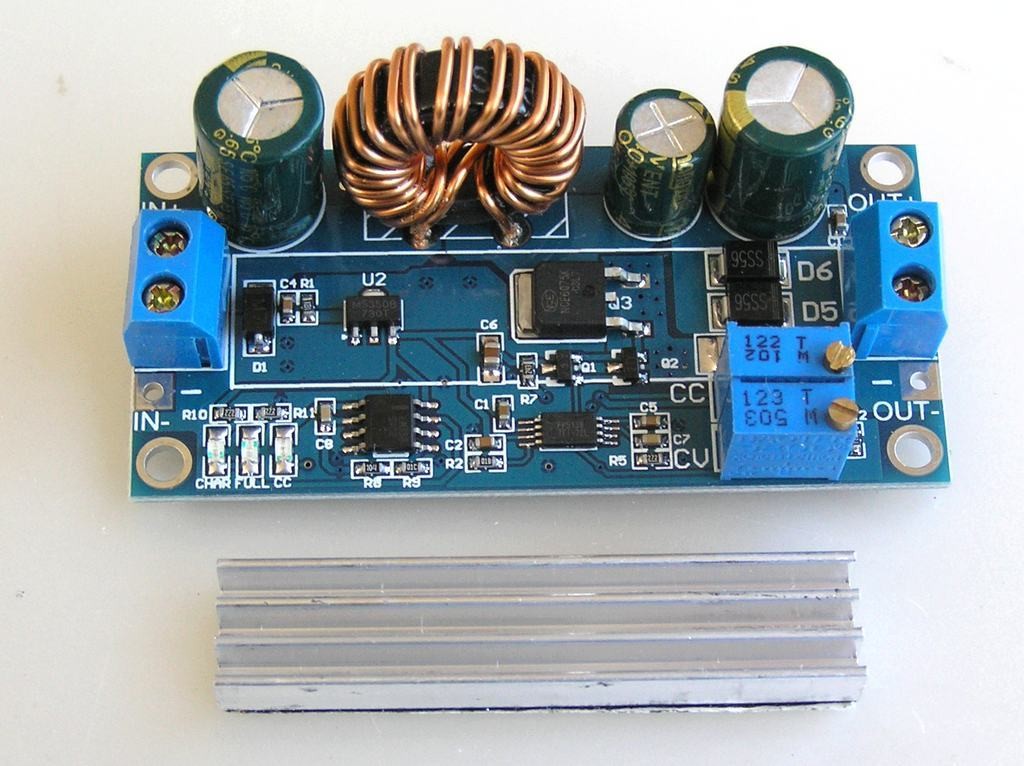

Provozní teplota modulu závisí na výstupním proudu a poměru vstupního/výstupního napětí. Doporučujeme pro aplikace s trvalým výstupním proudem do 2A. Maximální tepelná ztráta je omezena velikostí modulu. Součástí dodávky je malý chladič, který zvyšuje dostupný výkon modulu. Chladič je možné nalepit na všech 5 výkonových polovodičů. Při proudech nad 2A doporučujeme podpořit filtraci vstupního a výstupního napětí pomocí nízkoimpedančních kondenzátorů s kapacitou 470uF - 1000uF.
