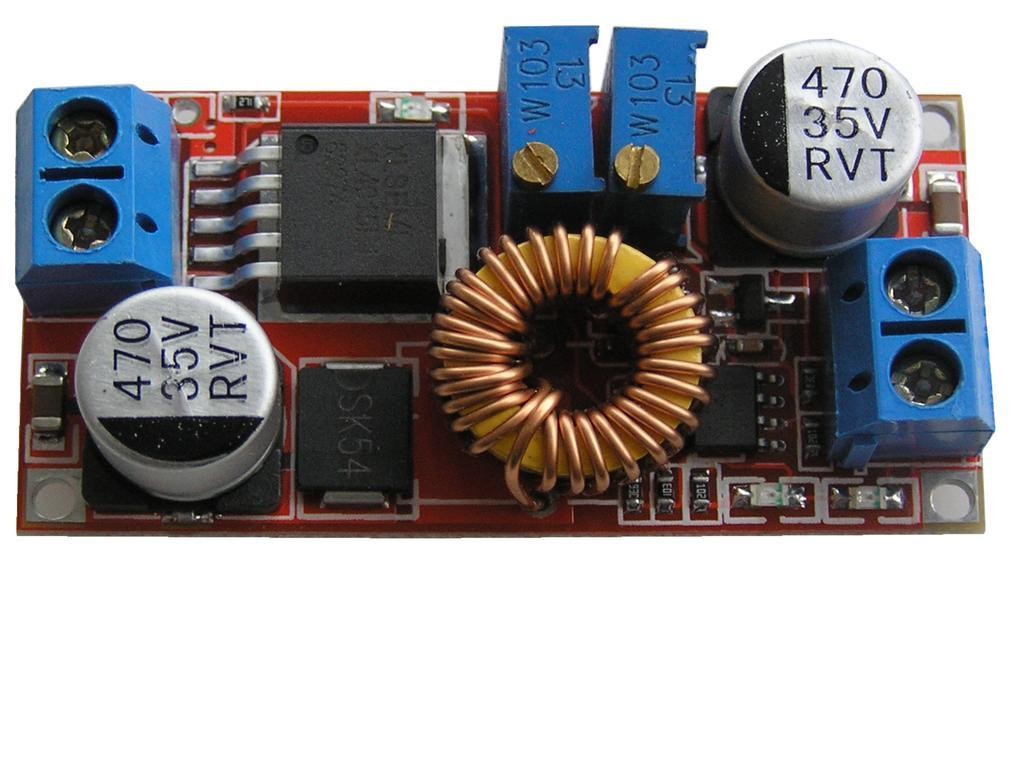

Modul step-down měniče 1,2 - 30V / 1,5A (4A) s CV/CC nastavením
Kód zboží:
450M091100
Modul step-down měniče s nastavitelným výstupem 1,2 - 30V a proudem až 4A. Celý popis
Nedostupné
Modul step-down měniče 1,2 - 30V / 1,5A (4A) s CV/CC nastavením
Vstupní napětí: 5 - 32V, Výstupní napětí: 1,2 - 30V, Rozměry: 51x26mm
Modul impulzního zdroje step-down je univerzálně použitelný a ideální pro napájení výkonových LED diod vyžadujících konstantní proud. Umožňuje režim CC/CV (konstantní proud / konstantní napětí), což je vhodné pro nabíjení Li-ion a olověných akumulátorů. Výstupní napětí a maximální proud lze nastavovat pomocí víceotáčkových trimrů umístěných na desce modulu. Aktuální režim je indikován pomocí dvou LED diod na desce.
Provozní teplota modulu závisí na výstupním proudu a poměru vstupního a výstupního napětí. Doporučujeme použití pro aplikace s trvalým výstupním proudem do 1,5A. Je nutné brát v úvahu velikost modulu, která omezuje maximální tepelnou ztrátu.
Technické parametry:
Vstupní napětí: 5 - 32V
Výstupní napětí: 1,2 - 30V
Doporučený výstupní proud: do 1,5A
Maximální výstupní proud: min. 4A
Minimální výstupní proud: 0,12A (nejnižší nastavitelné omezení proudu)
Odebíraný proud na prázdno: 17mA / 12V
Pracovní frekvence: 300kHz
Použitý obvod: XL4015
Pro aplikace s dlouhodobým zatížením nad 1A a nízkým poměrem vstupního a výstupního napětí doporučujeme přidat externí low-ESR kondenzátor s kapacitou 1000uF na vstup.
Vstupní napětí: 5 - 32V, Výstupní napětí: 1,2 - 30V, Rozměry: 51x26mm
Modul impulzního zdroje step-down je univerzálně použitelný a ideální pro napájení výkonových LED diod vyžadujících konstantní proud. Umožňuje režim CC/CV (konstantní proud / konstantní napětí), což je vhodné pro nabíjení Li-ion a olověných akumulátorů. Výstupní napětí a maximální proud lze nastavovat pomocí víceotáčkových trimrů umístěných na desce modulu. Aktuální režim je indikován pomocí dvou LED diod na desce.
Provozní teplota modulu závisí na výstupním proudu a poměru vstupního a výstupního napětí. Doporučujeme použití pro aplikace s trvalým výstupním proudem do 1,5A. Je nutné brát v úvahu velikost modulu, která omezuje maximální tepelnou ztrátu.
Technické parametry:
Vstupní napětí: 5 - 32V
Výstupní napětí: 1,2 - 30V
Doporučený výstupní proud: do 1,5A
Maximální výstupní proud: min. 4A
Minimální výstupní proud: 0,12A (nejnižší nastavitelné omezení proudu)
Odebíraný proud na prázdno: 17mA / 12V
Pracovní frekvence: 300kHz
Použitý obvod: XL4015
Pro aplikace s dlouhodobým zatížením nad 1A a nízkým poměrem vstupního a výstupního napětí doporučujeme přidat externí low-ESR kondenzátor s kapacitou 1000uF na vstup.
