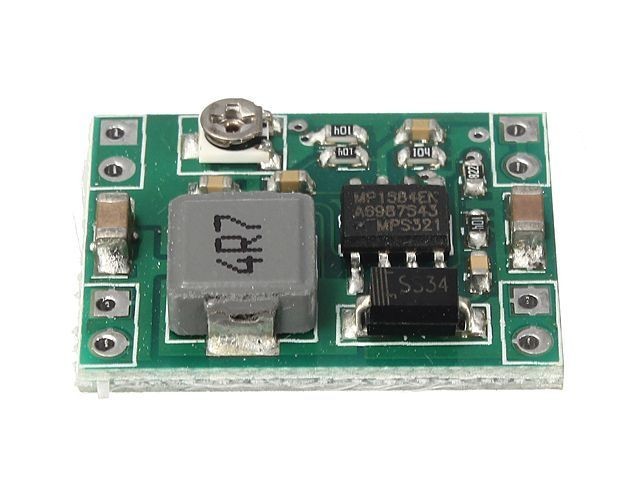

Modul STEP-DOWN měnič 0,9 - 20V / 1A (2A) pro univerzální použití
Kód zboží:
460M004600
Modul STEP-DOWN pro napětí 0,9 - 20V, proud až 2A, rozměry 22x17mm. Celý popis
45,00 Kč
bez DPH: 37,19 Kč
Skladem > 25 ks
Možnosti doručení
Skladem na prodejně
AME Hradec Králové
45,00 Kč
Modul STEP-DOWN měnič 0,9 - 20V / 1A (2A) pro univerzální použití
Vstupní napětí: 4,5 - 28V, Výstupní napětí: 0,9 - 20V, Rozměry: 22x17mm
Modul STEP-DOWN je kompaktní impulzní měnič napětí, ideální pro opravy zdrojových částí LED TV, kde je obtížné identifikovat původní obvod. Výstupní napětí je nastavitelné pomocí trimru na desce modulu. Provozní teplota modulu se mění v závislosti na odebíraném proudu, doporučujeme používat do 1,0A. Modul má rozměry 22x17x4mm, pracovní frekvenci 0,75 - 1,5MHz a účinnost 90 - 96%. Vstupní a výstupní napětí je nutné zablokovat dalším externím elektrolytickým kondenzátorem o hodnotě 100 až 220uF.
Technické parametry:
Vstupní napětí: 4,5 - 28V
Výstupní napětí: 0,9 - 20V
Doporučený výstupní proud: do 1,0A
Maximální výstupní proud: 2A
Odběr proudu na prázdno: 0,2mA
Změřená teplota modulu při okolní teplotě 20°C:
Při vstupním napětí 12V a výstupním napětí 3,3V:
Trvalý výstupní proud:
0,5A - 44°C
1,0A - 52°C
1,5A - 61°C
Vstupní napětí: 4,5 - 28V, Výstupní napětí: 0,9 - 20V, Rozměry: 22x17mm
Modul STEP-DOWN je kompaktní impulzní měnič napětí, ideální pro opravy zdrojových částí LED TV, kde je obtížné identifikovat původní obvod. Výstupní napětí je nastavitelné pomocí trimru na desce modulu. Provozní teplota modulu se mění v závislosti na odebíraném proudu, doporučujeme používat do 1,0A. Modul má rozměry 22x17x4mm, pracovní frekvenci 0,75 - 1,5MHz a účinnost 90 - 96%. Vstupní a výstupní napětí je nutné zablokovat dalším externím elektrolytickým kondenzátorem o hodnotě 100 až 220uF.
Technické parametry:
Vstupní napětí: 4,5 - 28V
Výstupní napětí: 0,9 - 20V
Doporučený výstupní proud: do 1,0A
Maximální výstupní proud: 2A
Odběr proudu na prázdno: 0,2mA
Změřená teplota modulu při okolní teplotě 20°C:
Při vstupním napětí 12V a výstupním napětí 3,3V:
Trvalý výstupní proud:
0,5A - 44°C
1,0A - 52°C
1,5A - 61°C
