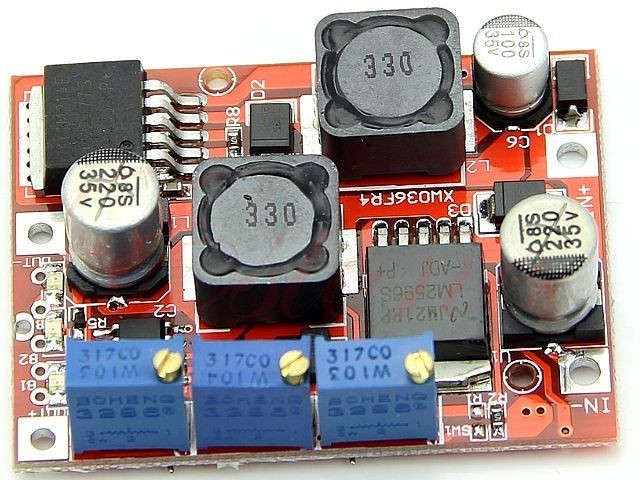

Modul step-down a step-up měniče 1,2 - 37V / 1,5A (3A)
Kód zboží:
460M002400
Modul měniče s funkcí step-down a step-up, vstup 4-35V, výstup 1,2-25V, rozměry 50x37mm. Celý popis
Nedostupné
Modul step-down a step-up měniče 1,2 - 37V / 1,5A (3A)
Univerzálně použitelný modul impulzního zdroje s funkcí step-down a step-up, který umožňuje plynulý přechod mezi těmito režimy. Výstupní napětí je nastavitelné pomocí víceotáčkového trimru umístěného na desce modulu. Minimální rozdíl mezi vstupním a výstupním napětím pro efektivní provoz je 2V. Při nižším rozdílu napětí přechází modul do lineárního režimu, což nemá vliv na výstupní napětí. Výstupní proud v režimu step-up je omezen v závislosti na velikosti výstupního napětí, přičemž maximální konvertovaný výkon činí 15W.
Technické parametry:
Vstupní napětí: 4 - 35V
Výstupní napětí: 1,2 - 25V
Výstupní proud v režimu STEP DOWN doporučený: do 1,5A
Výstupní proud v režimu STEP DOWN maximální: 3A
Výstupní proud v režimu STEP UP v poměru 1/2 doporučený: do 0,5A
Výstupní proud v režimu STEP UP v poměru 1/2 maximální: 2A
Minimální omezení výstupního proudu: 10mA
Vstupní proud na prázdno: 42mA
Provozní teplota modulu závisí na odebíraném proudu, doporučujeme aplikace do 1,5A. Modul je osazen obvody LM2596S a LM2577S. Levý trimr slouží pro nastavení výstupního napětí, pravý trimr nastavuje proudové omezení a střední trimr určuje rozhodovací úroveň. Tento modul je ideální pro malé nabíjecí stanice, protože umožňuje nastavení maximálního napětí i maximálního proudu a podporuje nabíjecí charakteristiky U/I.
