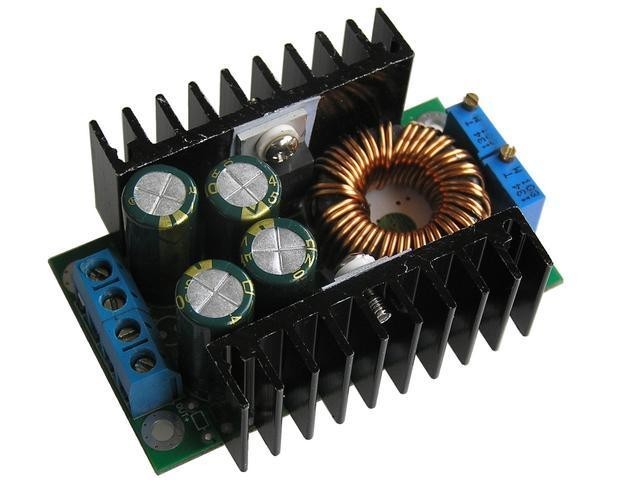

Modul STEP-DOWN 7-40V / 8A s nastavitelným proudovým omezením
Univerzální modul STEP-DOWN 7-40V s maximálním proudem 9A, vhodný pro různé aplikace. Celý popis
108,00 Kč
bez DPH: 89,26 Kč
Skladem 8 ks
Možnosti doručení
Skladem na prodejně
AME Hradec Králové
108,00 Kč
Modul STEP-DOWN 7-40V / 8A s nastavitelným proudovým omezením
Univerzální modul impulzního zdroje s vysokou účinností. Tento modul umožňuje nastavit výstupní napětí a proudové omezení pomocí víceotáčkového trimru na desce. Může být použit jako zdroj napětí pro různé aplikace, včetně nabíječů. V režimu nabíjení umožňuje nastavit proudové omezení v rozsahu 1 - 9A a funguje jako nabíječ s charakteristikou CC / CV. Doporučený provozní proud je do 8A, modul však zvládne krátkodobé zatížení výstupním proudem až 9A. Při trvalém zatížení maximálním proudem je nutné zajistit dodatečné chlazení a zvýšit kapacitu výstupních kondenzátorů. Modul je osazen obvodem XL4016.
Technické parametry:
Vstupní napětí: 7 - 40V
Výstupní napětí: 1,2 - 32V
Doporučený výstupní proud: do 8A
Maximální výstupní proud: 9A
Vstupní proud na prázdno: typ. 22mA
Typická účinnost: 85 - 94%
Použitý obvod: XL4016E1
Teplota modulu:
Změřená teplota při okolní teplotě 20°C, vstupním napětí 12V a výstupním napětí 3,3V:
1,5A - 30°C
3,0A - 41°C
5,5A - 47°C
7,0A - 62°C
U tohoto modulu není možné propojit vstupní a výstupní mínusové svorky, což by vedlo k vyřazení nastavitelného proudového omezení.
Univerzální modul impulzního zdroje s vysokou účinností. Tento modul umožňuje nastavit výstupní napětí a proudové omezení pomocí víceotáčkového trimru na desce. Může být použit jako zdroj napětí pro různé aplikace, včetně nabíječů. V režimu nabíjení umožňuje nastavit proudové omezení v rozsahu 1 - 9A a funguje jako nabíječ s charakteristikou CC / CV. Doporučený provozní proud je do 8A, modul však zvládne krátkodobé zatížení výstupním proudem až 9A. Při trvalém zatížení maximálním proudem je nutné zajistit dodatečné chlazení a zvýšit kapacitu výstupních kondenzátorů. Modul je osazen obvodem XL4016.
Technické parametry:
Vstupní napětí: 7 - 40V
Výstupní napětí: 1,2 - 32V
Doporučený výstupní proud: do 8A
Maximální výstupní proud: 9A
Vstupní proud na prázdno: typ. 22mA
Typická účinnost: 85 - 94%
Použitý obvod: XL4016E1
Teplota modulu:
Změřená teplota při okolní teplotě 20°C, vstupním napětí 12V a výstupním napětí 3,3V:
1,5A - 30°C
3,0A - 41°C
5,5A - 47°C
7,0A - 62°C
U tohoto modulu není možné propojit vstupní a výstupní mínusové svorky, což by vedlo k vyřazení nastavitelného proudového omezení.
