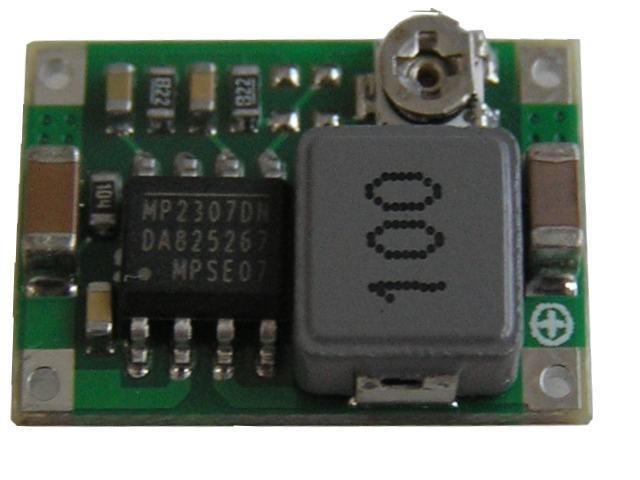

Modul STEP-DOWN 1,0 - 17V / 0,7A (2A) - univerzální zdroj
Kód zboží:
460M066600
Modul STEP-DOWN s nastavitelným výstupem 1,0 - 17V a maximálním proudem 2A, rozměry 22x17x4mm. Celý popis
28,00 Kč
bez DPH: 23,14 Kč
Skladem > 25 ks
Možnosti doručení
Skladem na prodejně
AME Hradec Králové
28,00 Kč
Modul STEP-DOWN 1,0 - 17V / 0,7A (2A) - univerzální zdroj
Modul STEP-DOWN je velmi malý a univerzálně použitelný impulzní zdroj, ideální pro modeláře nebo opravy zdrojových částí LED TV, kde není možné identifikovat původní obvod. Výstupní napětí lze snadno nastavit pomocí trimru na desce modulu.
Provozní teplota modulu závisí na odebíraném proudu. Doporučujeme používat pro aplikace s trvalým proudem do 0,7A. Modul může krátkodobě zvládnout odběr až 3A, avšak tyto špičky by neměly překročit 5 sekund s poměrem 1:100 na trvalý proud 0,6A. Rozměry modulu jsou 22x17x4mm, pracovní frekvence se pohybuje mezi 0,75 - 1MHz s účinností 90 - 96%. Vstupní a výstupní napětí je nutné zablokovat externím elektrolytickým kondenzátorem o hodnotě 100 až 220uF.
Technické parametry:
Vstupní napětí: 4,8 - 20V
Výstupní napětí: 1,0 - 17V
Doporučený výstupní proud: do 0,7A
Maximální výstupní proud: 2A, krátkodobě až 3A
Odběr proudu na prázdno: 1,2mA
Pracovní frekvence: 1MHz
Změřená teplota modulu:
Při okolní teplotě 20°C, vstupní napětí 12V a výstupní napětí 3,3V:
Trvalý výstupní proud:
0,3A - 25°C
0,5A - 40°C
0,7A - 45°C
1,0A - 52°C
Modul STEP-DOWN je velmi malý a univerzálně použitelný impulzní zdroj, ideální pro modeláře nebo opravy zdrojových částí LED TV, kde není možné identifikovat původní obvod. Výstupní napětí lze snadno nastavit pomocí trimru na desce modulu.
Provozní teplota modulu závisí na odebíraném proudu. Doporučujeme používat pro aplikace s trvalým proudem do 0,7A. Modul může krátkodobě zvládnout odběr až 3A, avšak tyto špičky by neměly překročit 5 sekund s poměrem 1:100 na trvalý proud 0,6A. Rozměry modulu jsou 22x17x4mm, pracovní frekvence se pohybuje mezi 0,75 - 1MHz s účinností 90 - 96%. Vstupní a výstupní napětí je nutné zablokovat externím elektrolytickým kondenzátorem o hodnotě 100 až 220uF.
Technické parametry:
Vstupní napětí: 4,8 - 20V
Výstupní napětí: 1,0 - 17V
Doporučený výstupní proud: do 0,7A
Maximální výstupní proud: 2A, krátkodobě až 3A
Odběr proudu na prázdno: 1,2mA
Pracovní frekvence: 1MHz
Změřená teplota modulu:
Při okolní teplotě 20°C, vstupní napětí 12V a výstupní napětí 3,3V:
Trvalý výstupní proud:
0,3A - 25°C
0,5A - 40°C
0,7A - 45°C
1,0A - 52°C
