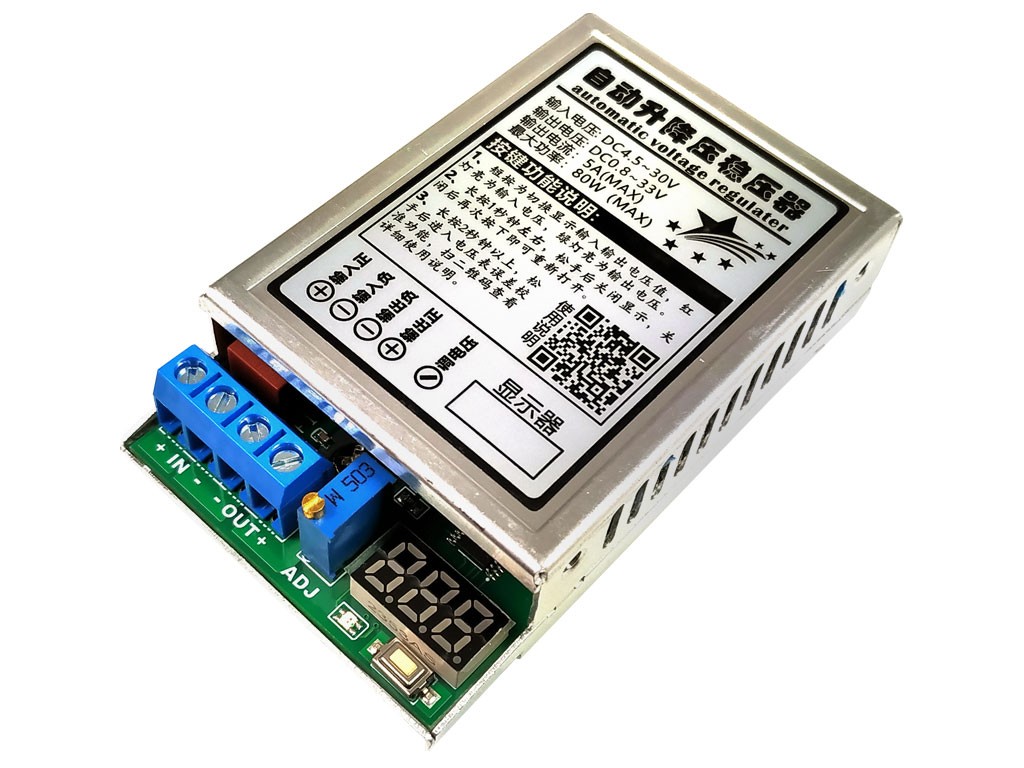

Modul nastavitelného zdroje STEP-DOWN a STEP-UP 5-30V / 0,8-33V / 80W s digitálním voltmetrem
Kód zboží:
A000112100
Nastavitelný zdroj 5-30V, 0,8-33V, 80W, rozměry 78x49x21mm. Celý popis
260,00 Kč
bez DPH: 214,88 Kč
Skladem 8 ks
Možnosti doručení
Skladem na prodejně
AME Hradec Králové
260,00 Kč
Modul nastavitelného zdroje STEP-DOWN a STEP-UP 5-30V / 0,8-33V / 80W s digitálním voltmetrem
Vstupní napětí: 5 - 30V
Výstupní napětí: 0,8 - 33V
Rozměry: 78x49x21mm
Tento modul impulzního zdroje umožňuje plynulý přechod mezi režimy step-up a step-down. Výstupní napětí lze nastavovat pomocí víceotáčkového trimru přímo na desce modulu. Minimální doporučený rozdíl mezi vstupním a výstupním napětím pro zachování účinnosti je 2V. Maximální výkon, který modul dokáže konvertovat, je přibližně 80W, avšak trvalý výstupní výkon je třeba přizpůsobit provozní teplotě a pracovním režimu. Při nízkém vstupním napětí může být dosažitelný výstupní výkon značně omezen.

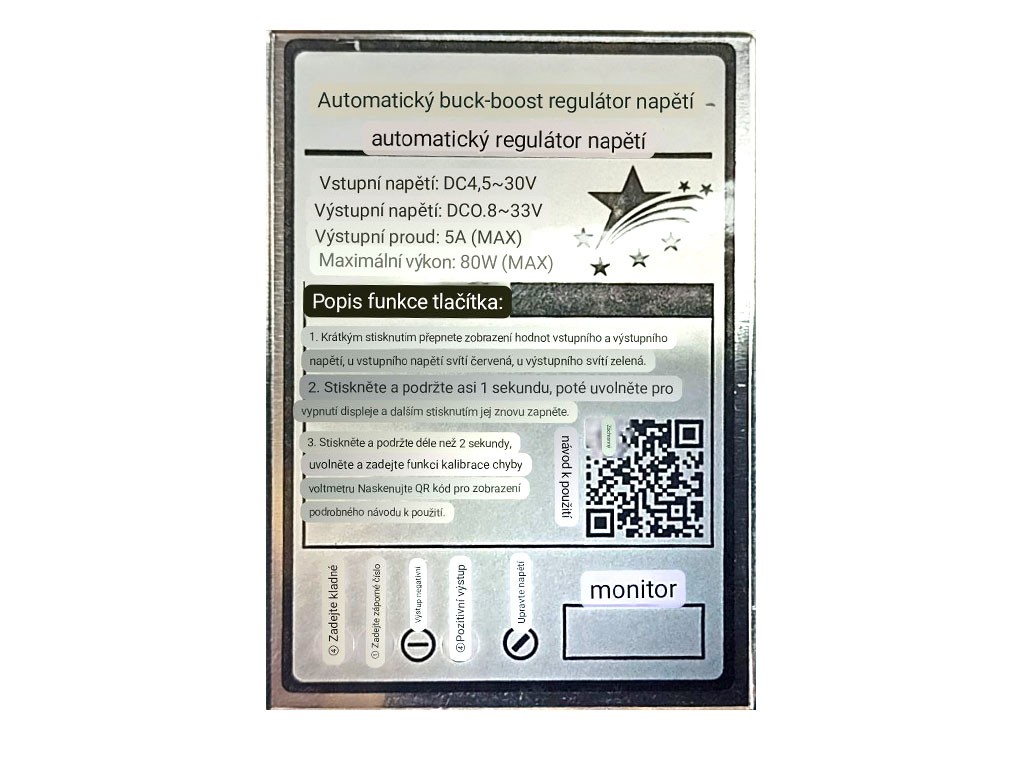

Měřící část modulu funguje od 5V a přepínání mezi měřením vstupního a výstupního napětí se provádí pomocí tlačítka.
Technické parametry:
Modul je vybaven obvodem FP5139 a je ideální pro vývojové a testovací aplikace. Obsahuje základní filtrační kondenzátory pro proudy do 1800mA. Při použití s vyššími proudy je nutné přidat externí kondenzátory s větší kapacitou.
Vstupní napětí: 5 - 30V
Výstupní napětí: 0,8 - 33V
Rozměry: 78x49x21mm
Tento modul impulzního zdroje umožňuje plynulý přechod mezi režimy step-up a step-down. Výstupní napětí lze nastavovat pomocí víceotáčkového trimru přímo na desce modulu. Minimální doporučený rozdíl mezi vstupním a výstupním napětím pro zachování účinnosti je 2V. Maximální výkon, který modul dokáže konvertovat, je přibližně 80W, avšak trvalý výstupní výkon je třeba přizpůsobit provozní teplotě a pracovním režimu. Při nízkém vstupním napětí může být dosažitelný výstupní výkon značně omezen.
Měřící část modulu funguje od 5V a přepínání mezi měřením vstupního a výstupního napětí se provádí pomocí tlačítka.
Technické parametry:
- Vstupní napětí: 5 - 30V
- Výstupní napětí: 0,8 - 33V
- Doporučené výstupní napětí: 2 - 27V
- Maximální výstupní/vstupní proud: 5A
- Doporučené výstupní/vstupní proud: 1,5A / 2,5A
- Vstupní proud na prázdno: 45mA/12V až 60mA/5V (v závislosti na vstupním napětí)
- Pracovní frekvence: 170kHz
Modul je vybaven obvodem FP5139 a je ideální pro vývojové a testovací aplikace. Obsahuje základní filtrační kondenzátory pro proudy do 1800mA. Při použití s vyššími proudy je nutné přidat externí kondenzátory s větší kapacitou.
