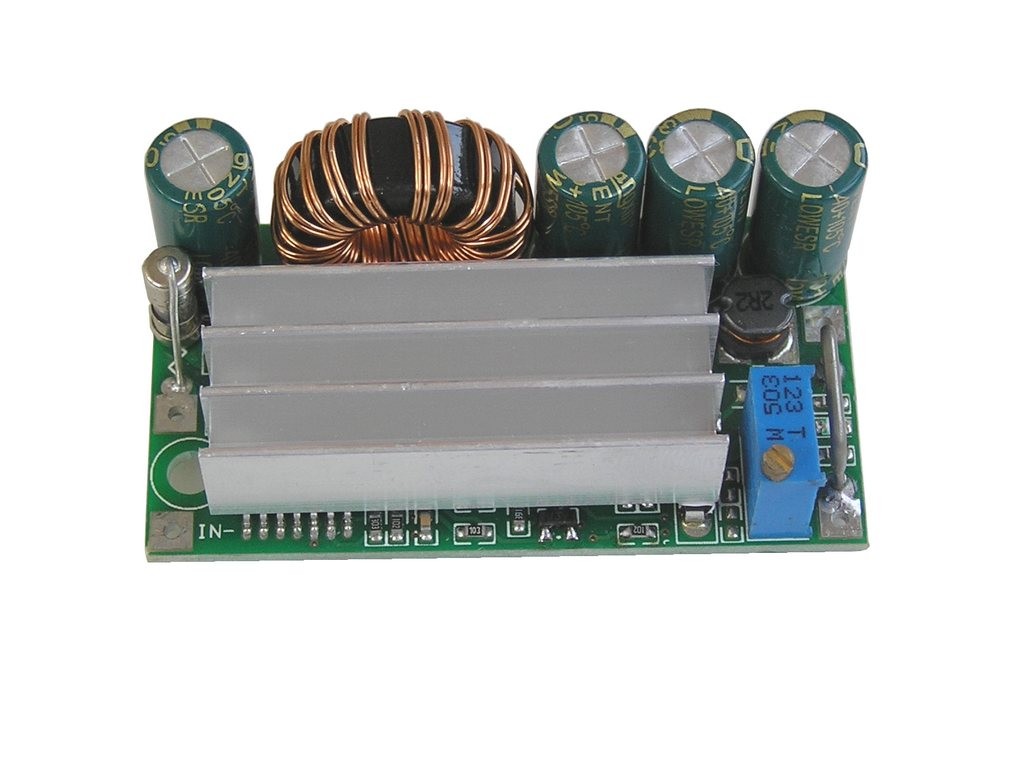

Modul nastavitelného zdroje STEP-DOWN a STEP-UP 4 - 30V / 0,5 - 30V 2A (3A)
Kód zboží:
460M004500
Univerzální modul pro nastavení napětí 4 - 30V, výstup 0,5 - 30V, rozměry 55x30mm. Celý popis
109,00 Kč
bez DPH: 90,08 Kč
Skladem > 25 ks
Možnosti doručení
Skladem na prodejně
AME Hradec Králové
Modul nastavitelného zdroje STEP-DOWN a STEP-UP 4 - 30V / 0,5 - 30V 2A (3A)
Uin 4 - 30V, Uout 0,5 - 30V, rozměr desky 55x30mm.
Tento modul impulzního zdroje nabízí plynulý přechod mezi režimy step-up a step-down. Výstupní napětí lze snadno nastavovat pomocí víceotáčkového trimru umístěného na desce. Minimální rozdíl mezi vstupním a výstupním napětím pro zachování účinnosti je 2V. Při nižším rozdílu napětí přechází modul do lineárního režimu, což neovlivňuje výstup. Maximální výkon modulu je omezen na přibližně 30W v závislosti na velikosti cívek a výstupní proud v režimu step-up je lineárně omezen.
Technické parametry:
Modul je vybaven obvodem XL6009 a je ideální pro vývojové a testovací aplikace. Obsahuje základní filtrační kondenzátory pro proudy do 1A, pro vyšší proudy je doporučeno přidat externí kondenzátory s kapacitou 470uF.
Uin 4 - 30V, Uout 0,5 - 30V, rozměr desky 55x30mm.
Tento modul impulzního zdroje nabízí plynulý přechod mezi režimy step-up a step-down. Výstupní napětí lze snadno nastavovat pomocí víceotáčkového trimru umístěného na desce. Minimální rozdíl mezi vstupním a výstupním napětím pro zachování účinnosti je 2V. Při nižším rozdílu napětí přechází modul do lineárního režimu, což neovlivňuje výstup. Maximální výkon modulu je omezen na přibližně 30W v závislosti na velikosti cívek a výstupní proud v režimu step-up je lineárně omezen.
Technické parametry:
- Vstupní napětí: 4 - 30V
- Výstupní napětí: 0,5 - 30V
- Doporučený výstupní proud v režimu STEP DOWN: do 2A
- Maximální výstupní proud v režimu STEP DOWN: 3A, špičkově 4A
- Doporučený výstupní proud v režimu STEP UP v poměru 1/2: do 1,2A
- Maximální výstupní proud v režimu STEP UP v poměru 1/2: 2,5A
- Vstupní proud na prázdno: 35mA/12V až 60mA/5V
- Pracovní frekvence: 180kHz
Modul je vybaven obvodem XL6009 a je ideální pro vývojové a testovací aplikace. Obsahuje základní filtrační kondenzátory pro proudy do 1A, pro vyšší proudy je doporučeno přidat externí kondenzátory s kapacitou 470uF.
