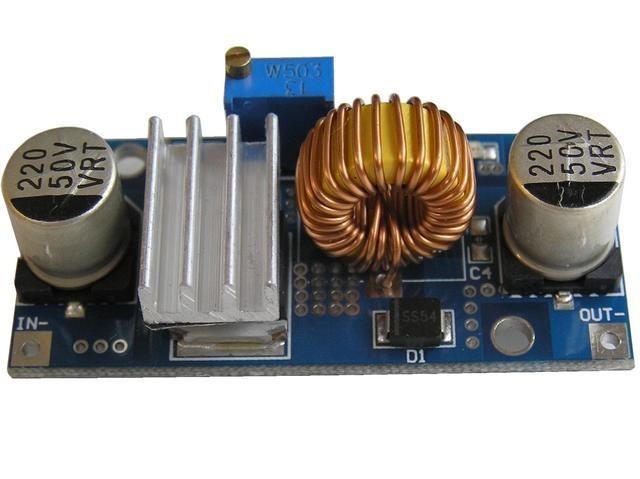

Modul nastavitelného step-down zdroje 1,2-36V / 2,5A (5A)
Kód zboží:
460M066700
Modul step-down zdroje s nastavitelným výstupem 1,2-36V, max. 5A, rozměry 54x24mm. Celý popis
61,00 Kč
bez DPH: 50,41 Kč
Skladem 22 ks
Možnosti doručení
Skladem na prodejně
AME Hradec Králové
61,00 Kč
Modul nastavitelného step-down zdroje 1,2-36V / 2,5A (5A)
Modul impulzního zdroje s vysokou účinností je ideální pro opravy zdrojových částí LCD a Plasma TV, kde není možné identifikovat původní obvod. Díky nastavitelnému výstupnímu napětí je modul vhodný pro širokou škálu aplikací, včetně nabíječů. Výstupní napětí lze nastavit pomocí víceotáčkového trimru na desce modulu. Provozní teplota modulu závisí na odebíraném proudu. Doporučujeme použití do 2,5A, přičemž modul zvládne krátkodobé zatížení až 5A. Není určen pro trvalé zatížení maximálním proudem. Při trvalém zatížení 2-2,5A nebo pro krátkodobé plné zatížení je součástí dodávky malý chladič, který je třeba nalepit na IC.
Technické parametry:
Vstupní napětí: 3,5 - 38V
Výstupní napětí: 1,2 - 36V
Doporučený výstupní proud: do 2,5A
Maximální výstupní proud: 5A
Vstupní proud na prázdno: max. 7mA
Typická účinnost: 85 - 97%
Použitý obvod: XL4015E1
Změřená teplota modulu při okolní teplotě 20°C, vstupní napětí 12V a výstupní napětí 3,3V:
Trvalý výstupní proud:
0,5A - 30°C
1,0A - 44°C
1,5A - 48°C
2,0A - 52°C
2,5A - 55°C
Modul impulzního zdroje s vysokou účinností je ideální pro opravy zdrojových částí LCD a Plasma TV, kde není možné identifikovat původní obvod. Díky nastavitelnému výstupnímu napětí je modul vhodný pro širokou škálu aplikací, včetně nabíječů. Výstupní napětí lze nastavit pomocí víceotáčkového trimru na desce modulu. Provozní teplota modulu závisí na odebíraném proudu. Doporučujeme použití do 2,5A, přičemž modul zvládne krátkodobé zatížení až 5A. Není určen pro trvalé zatížení maximálním proudem. Při trvalém zatížení 2-2,5A nebo pro krátkodobé plné zatížení je součástí dodávky malý chladič, který je třeba nalepit na IC.
Technické parametry:
Vstupní napětí: 3,5 - 38V
Výstupní napětí: 1,2 - 36V
Doporučený výstupní proud: do 2,5A
Maximální výstupní proud: 5A
Vstupní proud na prázdno: max. 7mA
Typická účinnost: 85 - 97%
Použitý obvod: XL4015E1
Změřená teplota modulu při okolní teplotě 20°C, vstupní napětí 12V a výstupní napětí 3,3V:
Trvalý výstupní proud:
0,5A - 30°C
1,0A - 44°C
1,5A - 48°C
2,0A - 52°C
2,5A - 55°C
