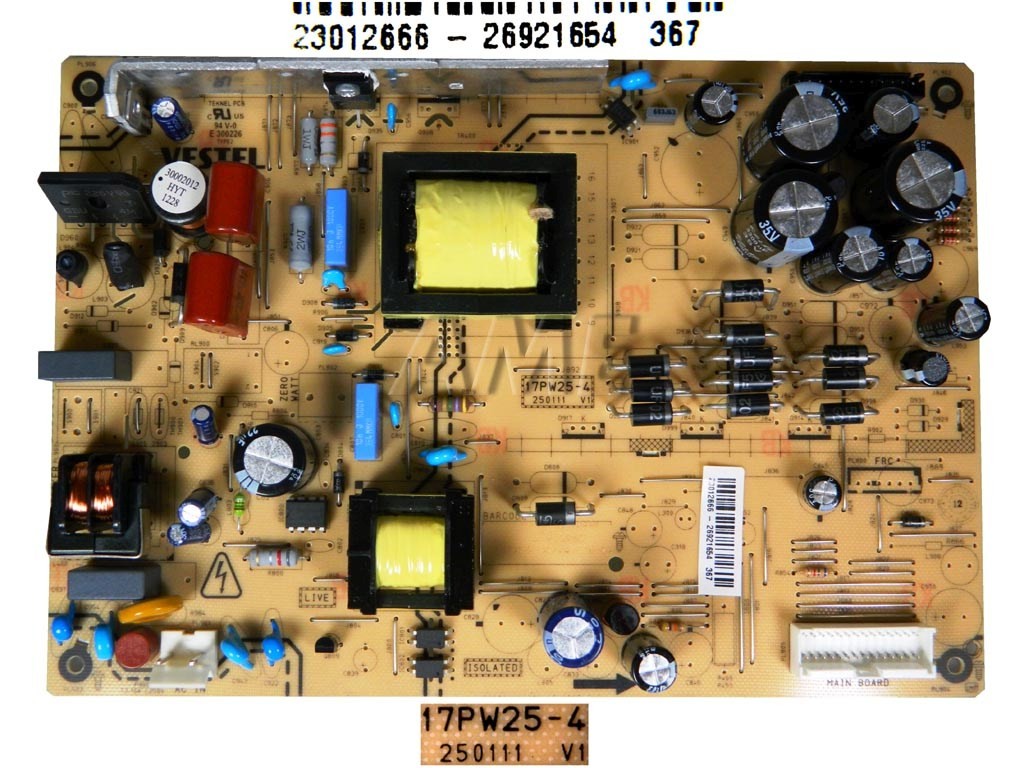

LCD modul zdroj 17PW25-4 SMPS BOARD Vestel 23012666 17PW823 23136916
Kód zboží:
410M030401
LCD modul zdroj pro TV 26-32" Vestel chasis PW25_62-2. Celý popis
253,00 Kč
bez DPH: 209,09 Kč
Skladem 1 ks
Možnosti doručení
Skladem na prodejně
AME Hradec Králové
LCD modul zdroj 17PW25-4 SMPS BOARD Vestel 23012666 17PW823 23136916
Kompatibilní s LCD TV 26 - 32" chasis Vestel PW25_62-2
Tento LCD modul zdroj je určen pro televizory s chasis Vestel PW25_62-2. Tento model již není dodáván a je nahrazen funkčně identickou deskou s objednacím číslem 410M030400.
Technické parametry:
- Typ: LCD modul zdroj
- Model: 17PW25-4
- Náhradní model: 410M030400
- Napětí: +24V (po úpravě)
Pro některé přístroje je nutné desku doplnit sekcí pro +24V. K tomu je potřeba osadit komponenty:
- D881 = UF5404
- C961 + C962 = 1000uF/35V
- Propojka S810
Propojky S826 a S828 neosazujte podle nákresu, ale osadíte je od kraje do kraje. Po této úpravě je deska zaměnitelná a poskytuje i napětí +24V.
