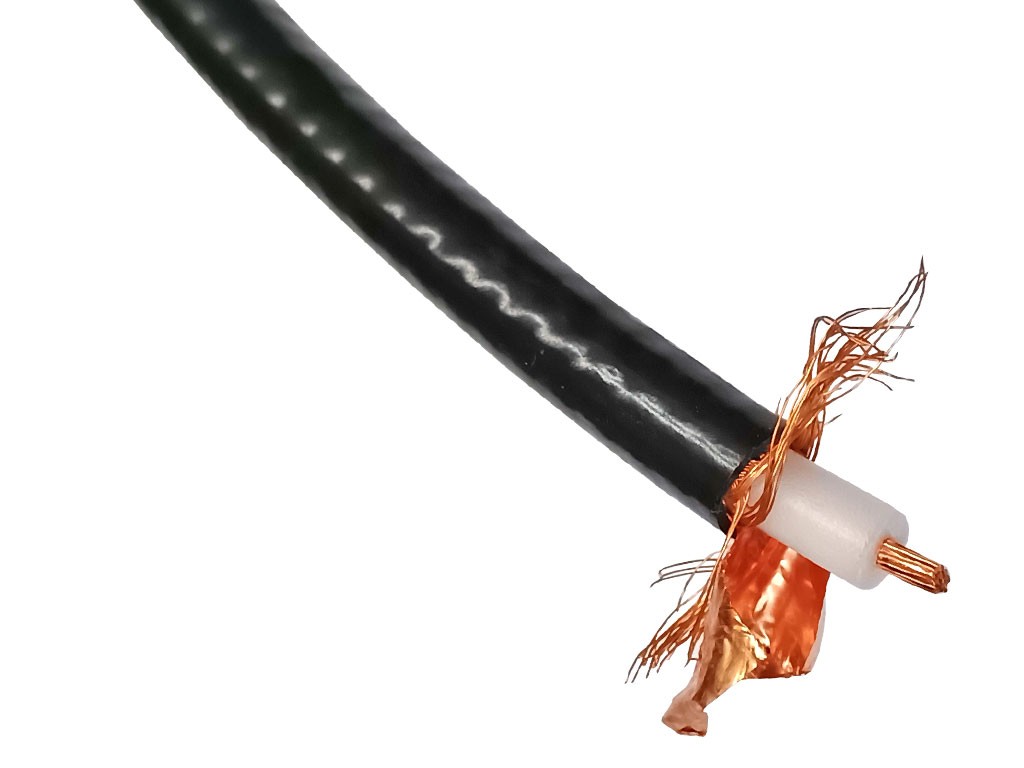

Kabel - metráž, koaxiální kabel AIRCELL 7, 50 Ohm černý
Kód zboží:
7700013000
Metrážní koaxiální kabel AIRCELL 7 s impedancí 50 Ohm, průměr 7,3 mm, UV odolné PVC. Celý popis
109,00 Kč
bez DPH: 90,08 Kč
Skladem > 25 ks
Možnosti doručení
Skladem na prodejně
AME Hradec Králové
109,00 Kč
Koaxiální kabel AIRCELL 7, 50 Ohm, černý, metráž
Technické parametry:
Útlum [dB / 100 m, při 20 °C a kmitočtu v MHz]:
Maximální přenášený výkon [W, při 40 °C a kmitočtu v MHz]:
Koaxiální kabel AIRCELL 7 je navržen pro nízkoútlumové aplikace s průměrem 7,3 mm a útlumem 21,5 dB na 1 GHz / 100 m. Jeho flexibilita je zajištěna vícevláknovým středním vodičem bez obsahu kyslíku a dvojitým stíněním z měděného profilu a opletení. Měděná fólie je pokryta PE, což zajišťuje odolnost proti praskání při ohybech. Černý PVC plášť je UV stabilizovaný.
Technické parametry:
- Typ kabelu: Aircell 7
- Impedance: 50Ω
- Vnější průměr: 7,3mm
- Plášť: UV odolné PVC
- Oplet: Cu
- Fólie: Cu potažená PE
- Dielektrikum: pěna PE-LLC
- Vnitřní vodič: 19 x 0,38 mm; Cu; ø 1,9 mm
- Kapacita: 78 pF/m
- Zkracovací činitel: 0,85
- Hmotnost: 70 g/m
- Poloměr ohybu jednorázový: 29,2mm
- Poloměr ohybu opakovaný: 58,4mm
Útlum [dB / 100 m, při 20 °C a kmitočtu v MHz]:
- 5: 1,52
- 10: 2,09
- 50: 4,29
- 100: 5,97
- 144: 7,22
- 200: 8,59
- 300: 10,64
- 430: 12,92
- 500: 13,98
- 800: 18,05
- 1000: 20,44
- 1296: 23,6
- 1500: 25,73
- 1800: 28,5
- 2000: 30,29
- 2400: 33,82
- 3000: 38,84
- 4000: 46,66
- 5000: 54,19
- 6000: 61,66
Maximální přenášený výkon [W, při 40 °C a kmitočtu v MHz]:
- 10: 2040
- 100: 620
- 500: 260
- 1000: 191
- 2000: 131
- 2400: 118
- 3000: 104
- 4000: 89
- 5000: 78
- 6000: 70
Koaxiální kabel AIRCELL 7 je navržen pro nízkoútlumové aplikace s průměrem 7,3 mm a útlumem 21,5 dB na 1 GHz / 100 m. Jeho flexibilita je zajištěna vícevláknovým středním vodičem bez obsahu kyslíku a dvojitým stíněním z měděného profilu a opletení. Měděná fólie je pokryta PE, což zajišťuje odolnost proti praskání při ohybech. Černý PVC plášť je UV stabilizovaný.
