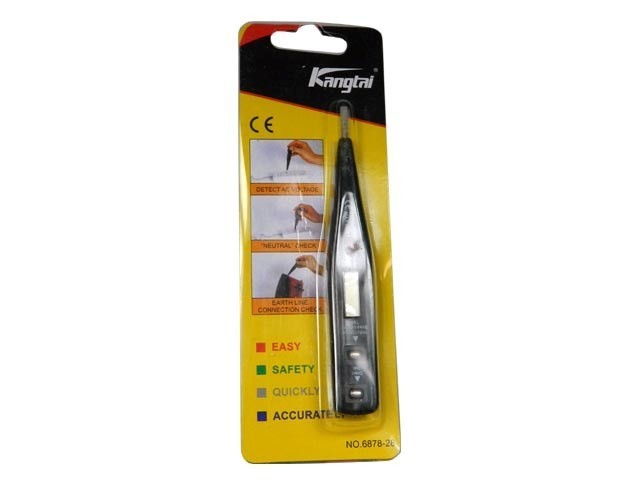

Induktivní zkoušečka 12-240V, fázovka 200-500V
Induktivní zkoušečka pro měření napětí 12-240V a fázovku 200-500V. Celý popis
40,00 Kč
bez DPH: 33,06 Kč
Není skladem
Možnosti doručení
Momentálně nedostupné na prodejnách
Induktivní zkoušečka 12-240V, fázovka 200-500V
Barva: černá
Indikace: LCD displej
Speciální funkce: Jednopólový test
Návod:
Induktivní zkoušečka je určena k zjišťování přerušených fázových a zemnících vodičů elektrických obvodů bez nutnosti přímého doteku, přes její izolaci. Měří napětí od 12V do 240V střídavých i stejnosměrných obvodů. Zdroj napětí musí být uzemněn a je nutné dodržovat bezpečnostní předpisy pro ochranu před nebezpečným dotykem. Maximální měření napětí je 240V.
Postup měření:
Indukční měření:
Uchopte zkoušečku tak, aby jste se dotkli spodního kontaktu z vodivé gumy označeného „Inductance Break-point test“ a hrot zkoušečky přiložte na izolaci kabelu či vodiče, u kterého chcete zjistit, zda je pod napětím. Tloušťka izolace musí být menší než 2 mm. Pokud je vodič pod napětím, rozsvítí se na displeji symbol „BLESKU“. Stejným způsobem můžete nalézt místo přerušení vodiče.
Přímé měření:
Uchopte zkoušečku tak, aby jste se dotkli horního kontaktu z vodivé gumy označeného „Direct test“. Když se hrotem dotknete vodiče nebo součástky pod napětím, objeví se na displeji údaj o velikosti napětí (platná je nejvyšší hodnota) a symbol „blesku“. Pokud je napětí vyšší než 110V, ale nižší než 240V, zobrazí se 110V. U stejnosměrného napětí údaj na displeji po chvíli zmizí, u střídavého zůstává.
UPOZORNĚNÍ: Při měření se nedotýkejte obou kontaktů zkoušečky současně z důvodu správnosti měření. Zkoušečka musí být skladována a používána v suchém prostředí.
Technické parametry:
- Měření napětí: 12-240V AC/DC
- Fázovka: 200-500V
- LCD displej
- Jednopólový test
