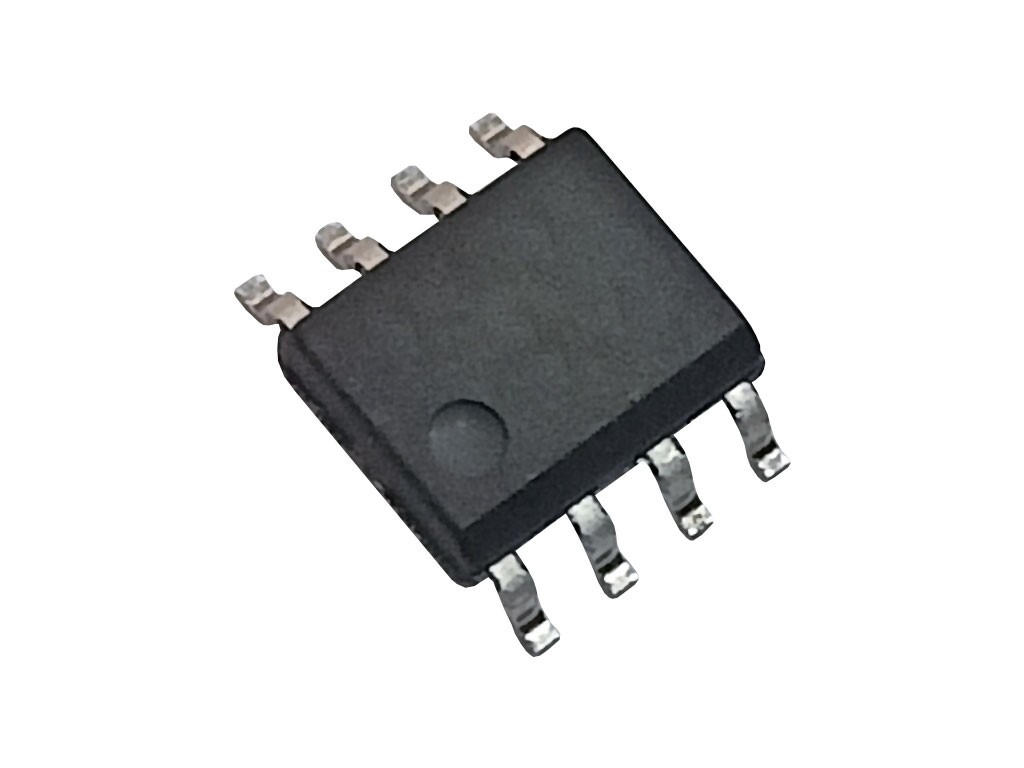

AP5056 / 5056 SOP-8
Kód zboží:
3000245800
AP5056 je řídící obvod pro nabíjení Li-ion baterií s nastavitelným proudem a tepelnou regulací. Celý popis
77,00 Kč
bez DPH: 63,64 Kč
Skladem 18 ks
Možnosti doručení
Skladem na prodejně
AME Hradec Králové
77,00 Kč
AP5056 SOP-8 Řídící obvod pro nabíjení Li-ion baterií
AP5056 je integrovaný obvod určený pro nabíjení lithium-iontových baterií s funkcemi konstantního proudu a konstantního napětí.
Díky pouzdru SOP8 s chladičem na spodní straně a nízkému počtu externích součástek je AP5056 ideální pro přenosné aplikace. Obvod podporuje napájení z USB i z adaptéru.
Vnitřní architektura PMOSFET a obvod proti zpětnému vybíjení eliminují potřebu externí izolační diody.
Tepelná zpětná vazba automaticky reguluje nabíjecí proud, aby se minimalizovalo přehřátí čipu při vysokém výkonu nebo okolní teplotě.
Nabíjecí napětí je pevně nastaveno na 4.2 V, přičemž nabíjecí proud lze nastavit externě pomocí rezistoru. AP5056 automaticky ukončuje nabíjecí cyklus, když nabíjecí proud klesne na 1/10 nastavené hodnoty po dosažení konečného plovoucího napětí.
Po odpojení vstupního napětí přechází AP5056 do nízkoproudového stavu, který snižuje svodový proud baterie na méně než 2uA. Lze také aktivovat režim vypnutí, který snižuje napájecí proud na 50uA.
Mezi další funkce patří detekce teploty baterie, blokování podpětí, automatické opětovné nabíjení a dva stavové piny LED pro indikaci nabíjení a konce.
Technické parametry:
- Nastavitelný nabíjecí proud až 1000 mA
- Externí tranzistory MOSFET, snímací rezistory a blokovací diody nejsou potřeba
- Kompletní lineární nabíječka pro jednočlánkové baterie LiPo v pouzdře SOP
- Nabíjení konstantním proudem/napětím a tepelná regulace
- Řízení nabíjení jedné lithium-iontové baterie přímo z portu USB
- Přednastavené nabíjecí napětí 4.2 V ± 1 %
- Monitorování výstupního nabíjecího proudu
- Dvojitý výstup stavu nabíjení, indikace bez baterie a indikace poruchy
- Ukončení nabíjecího proudu 1/10
- Napájecí proud 50uA v režimu vypnutí
- Prahové napětí trickle nabíjení 2.9 V
- Měkký start pro omezení rozběhového proudu
- Funkce sledování teploty baterie
Oblasti použití:
- Mobilní telefony
- PDA
- MP3
- MP4
- Nabíječky
- Bluetooth zařízení
- GPS navigátory
